Planungshilfe 3 Phasen Stromschienensystem

Das 3 Phasen Stromschienensystem bietet große Flexibilität und kreativen Spielraum.

Wir haben für Sie einen Schienensystem Konfigurator entwickelt, der Ihnen die Planung eines 3 Phasen Schienensystem einfach macht:

Grundlagen 3 Phasen Schienensystem:

Der Name des 3 Phasen Stromschiensystem ist Programm. Über die Schiene sind 3 Stromkreise schaltbar. In einer Schiene sind 5 Leiterbahnen verbaut.

  • 3 mal L - Stromführender Leiter
  • 1 mal N- Neutralleiter
  • 1 mal PE - Schutzleiter

Die Leuchen, die es für das 3 Phasen Stromschinensystem gibt, haben an der Schienenaufnahme einen Drehschalter mit dem eingestellt werden kann, welche Phase von der Schiene genommen wird. Somit ist es möglich 3 Stromkreise an der 3 Phasenschiene zu schalten. Möglich Szenarien wären in einem Ladenlokal wären: Tagsüber viel Licht, wenig Licht und Nachtbeleuchtung.

3 Phasen Schienensystem und die Position der Erde:

Bei der Installation ist darauf zu achten, wo der Erde sich befindet: Innen oder Aussen. Die Lage der Erde ist wichtig, wenn die Schiene eine Winkel vollzieht.Bei folgenden Komponenten ist die Lage der Erde zu beachten:

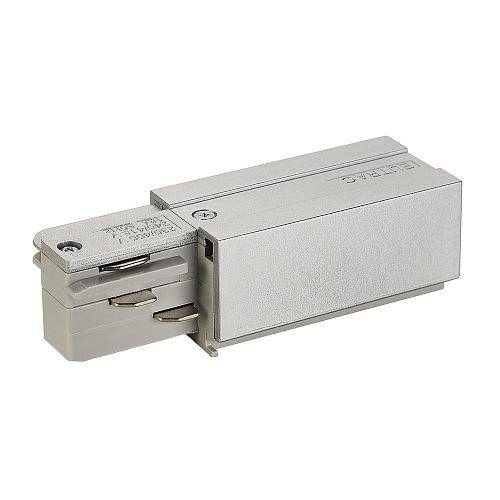

3 Phasen Schienensystem Einspeiser links

3 Phasen Schienensystem L-Verbinder Erde aussen 3 Phasen Schienensystem Erde aussen

3 Phasen Schienensystem T-Verbinder Erde links 3 Phasen Schienensystem T-Verbinder Erde rechts

Zur Planung eines 3 Phasen Schienensystem empfehlen wir, diesen Artikel auszudrucken und dann die einzelnen Komponenten auszuschneiden. Dann das Schienensystem einfach auf ein Blatt Papier auslegen. So kann die Planung sehr einfach werden.

Planung der Einspeisung des Stroms bei einem 3 Phasen Schienensystem:

Neben der Lage der Erde ist die Planung für die Einspeisung des Strom eine wichtige Überlegung. Der eventuell vorhandene Stromanschluss soll möglichst nach Installation des 3 Phasen Schienensystem nicht mehr sichtbar sein, da dieser die Optik verdirbt. Über die folgenden Komponenten können Sie den Strom direkt einspeisen:

  • Einspeiser (Erde links oder rechts)

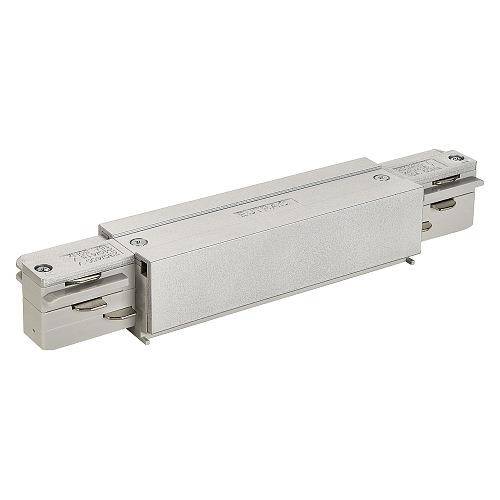

  • Längsverbinder mit Einspeisemöglichkeit
  • Eckverbinder (Erde links oder rechts)
  • T-Verbinder (Erde links oder rechts)
  • L-Verbinder (Erde links oder rechts)
  • X-Verbinder

Die jeweiliger Verbinder haben die Möglichkeit den Strom an der zur Decke gewandten Seite den Strom einzuspeisen. Dazu wird der Verbinder geöffnet und die Kabel verbunden. Der Verbinder wird direkt an die Decke geschraubt.

Schienen beim 3 Phasen Schienensystem miteinander verbinden:

Das 3 Phasen Schienensystem bietet Schienen in den Farben weiß, schwarz und silber-grau an. Die Schienen sind den Längen ein und zwei Meter lieferbar. Eine 3 Meter Schiene wird vom Hersteller angeboten, wird aber nur bei Projekten angeboten, da eine 3 Meter Schiene mit einer Spedition versendet werden muss. Für ein individuelles Schienensystem reichen diese Längen meist nicht aus. Die Schienen müssen meist verlängert werden. Hierzu bietet das Schienensystem drei verschiedene Möglichkeiten an:

  • Schienensystem Verbinder elektrisch
  • Schienensystem Verbinder mit Einspeisermöglichkeit (hier kann der Strom eingespeisst werden)

Die Schienen beim 3 Phasen Schienensystem können auf eine beliebige Länge gekürzt werden. Dazu wird die Schiene mit einer Metallsäge auf die gewünschte Länge gekürzt. Besser ist eine Kreissäge.

Hier einige Beispielkonfigurationen für unerschiedliche Installationen:

Gerades Schienensystem: Länge 2 Meter - Stromzuführ an der linken oder rechten Seite der Schiene:

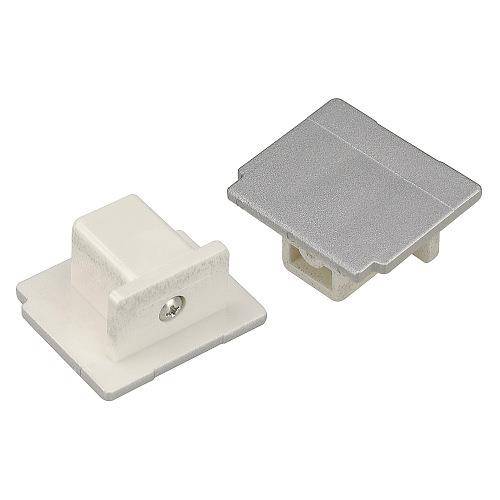

Die Installation von diesem Schienensystem ist sehr einfach: Die Stromzuführ erfolgt der den Einspeister. Die Schiene wird direkt an die Decke geschraubt. Die Endkappe an das Ende der Schiene.

Die passenden Leuchten können Sie sich hier aussuchen: Leuchten für 3 Phasen Stromschienensystem

Gerades Schienensystem: Länge 4 Meter - Stromzuführ in der Mitte desSchienensystem:

Bei dieser Variante des Schienensystem wird der Strom in der Mitte eingespeisst und wird dann nach Links und rechts verteilt. Die Schienen sind mit einer Metrallsäge kürzbar und können Sie auf Maß gebracht werden.

Die Mitteleinspeisung wird genau über den Stromauslass platziert und somit sind keine Kabel sichtbar.

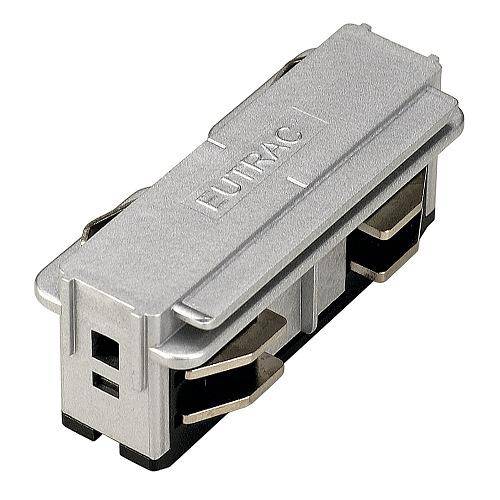

Stromschienen miteinander Verbinden mit einem Längsverbinder:

Mit dem folgendem Längsverbinder lassen 2 Stromschienen miteinander elektrisch verbinden, bzw. verlängern:

3 Phasen Stromschienensystem in L-Form; Beispielkonfiguration:

Für eine Stromschienensystem in L-Form mit Einspeisung am Ende der Schiene:

Beispiel 3 Phasen Schienensystem in L-Form

2x Stromschiene (z.B. 2x2 Meter)

1x Enspeiser

1x 3 Phasen Eckverbinder

Benötigen Sie Hilfe bei der Konfiguration Ihres Schienensystem so hilft Ihnen unsere Hotline gerne weiter.

Weiter Zubehör Teile für das 3 Phasen Stromschienensystem:

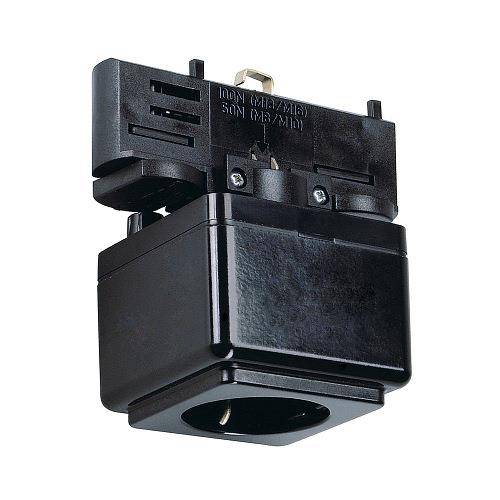

Steckdose für 3 Phasen Schienensystem:

Die Steckdose können Sie an einem beliebigen Punkt im Stromschienensystem einstecken und so z.B. eine Lichterkette oder eine Klemmleuchte einstecken.

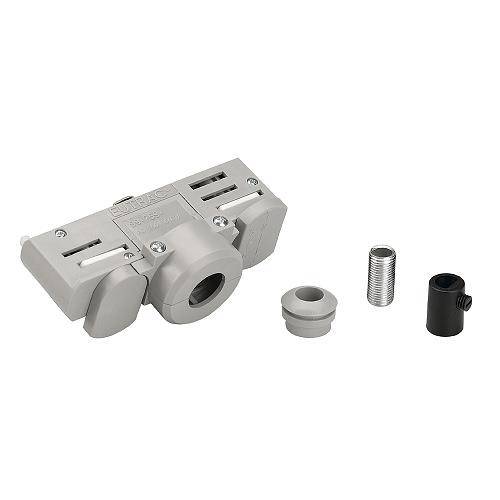

Pendelleuchten Adapter für 3 Phasen Stromschienensystem:

Sie können mit Hilfe einen Pendelleuchtendapters jede beliebige Pendelleuchten installieren. Sie können Sie z.B. eine Schienensystem in der Küche oder Esszimmer installieren und über einen Stromkreis eine Grundbeleuchtung schalten und über den anderen Stromkreis eine Pendelleuchte über einen Tisch dazuschalten.

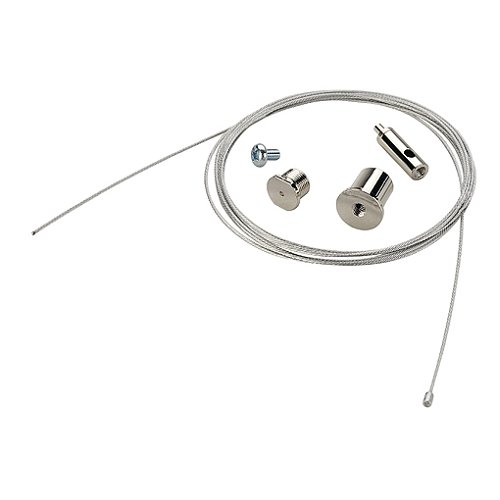

Seilabhängung für 3 Phasen Stromschienensystem:

Haben Sie eine hohe Deckenhöhe und möchten das Stromschienensystem nicht direkt an die Decke schrauben, können Sie das Schienensystem über folgendes Zubehör abhängen:

Diese Seilabhängung gibt es in den Längen:

EUTRAC Drahtseilabhängung Länge: 1,5m Farbe: silbergrau
EUTRAC Drahtseilabhängung Länge: 3 Farbe: silbergrau
EUTRAC Drahtseilabhängung Länge: 6,2m Farbe: silbergrau

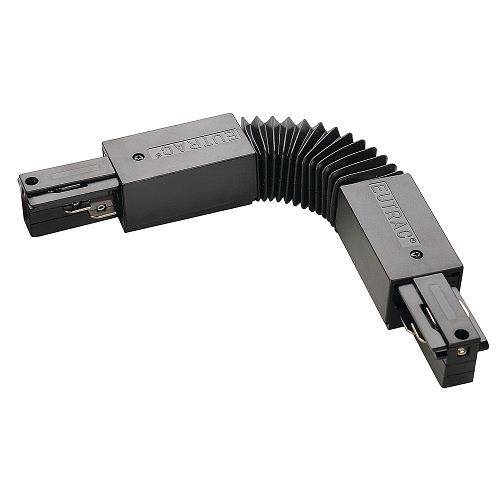

Flexiblen Eckverbinder für das 3 Phasen Stromschienensystem:

Möchten Sie keinen rechten Winkel in Ihrem Stromschienensystem? Mit diesem Zubehör gestalten Sie Ihren Winkel individuell:

Autor: Jörg Waters
