Planungshilfe 1-Phasen Stromschienensystem

Das 1-Phasen Hochvolt Schienensystem von SLV überzeugt durch seine hervorragende Qualität und große Auswahl an Spots, Strahlern und Pendelleuchten. Die Hochvolt Aufbauschienen sind aus Aluminium gefertigt und in den Farben Schwarz, Silbergrau und Weiß erhältlich. An der Stromschiene kannst Du verschiedene Leuchten und Strahler miteinander kombinieren und ihre Positionen auch nachträglich ohne viel Aufwand verändern. Dadurch bist Du jederzeit absolut flexibel und deiner Kreativität sind kaum Grenzen gesetzt.

Wie bei jeder Installation ist auch bei der Beleuchtung die Planung im Voraus wichtig. Die Planung der SLV 1-Phasen-Stromschiene ist einfach und völlig unkompliziert und richtet sich in erster Linie nach der Form des Raums. Um die Planung der Lichtgestaltung zu erleichtern, nutze unsere ausführliche Planungshilfe mit Planungsbeispielen.

Planung SLV 1-Phasen Stromschienensystem

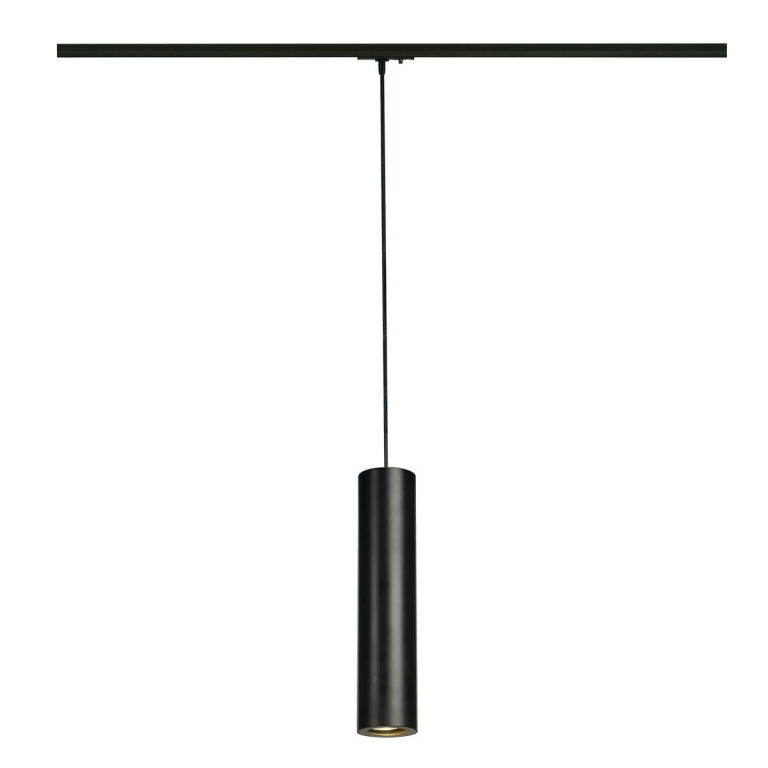

ENOLA B Pendelleuchte schwarz QPAR51 GU10 für 1-Phasen Hochvolt-Stromschiene
ENOLA B Pendelleuchte schwarz QPAR51 GU10 für 1-Phasen Hochvolt-Stromschiene
95,39 €
SLV ENOLA B Pendelleuchte in schwarz inklusive Adapter für 1-Phasen Hochvolt-Schienensystem ....
Jetzt ansehen

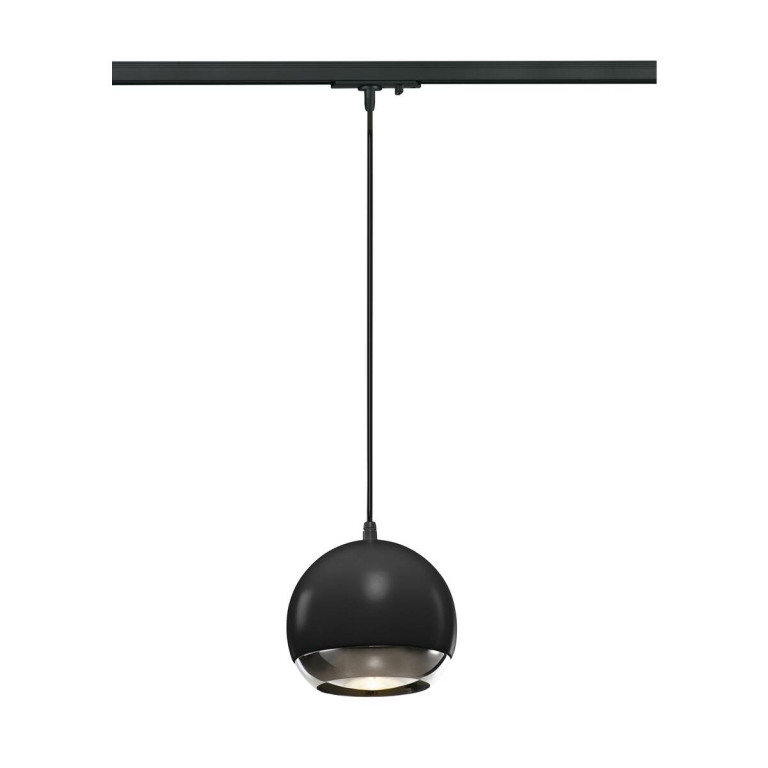

LIGHT EYE® 150 Pendelleuchte schwarz / chrom QPAR111 für 1-Phasen Hochvolt-Stromschiene
LIGHT EYE® 150 Pendelleuchte schwarz / chrom QPAR111 für 1-Phasen Hochvolt-Stromschiene
100,73 €
SLV LIGHT EYE® 150 Pendelleuchte schwarz / chrom inklusive Adapter für 1-Phasen...
Jetzt ansehen

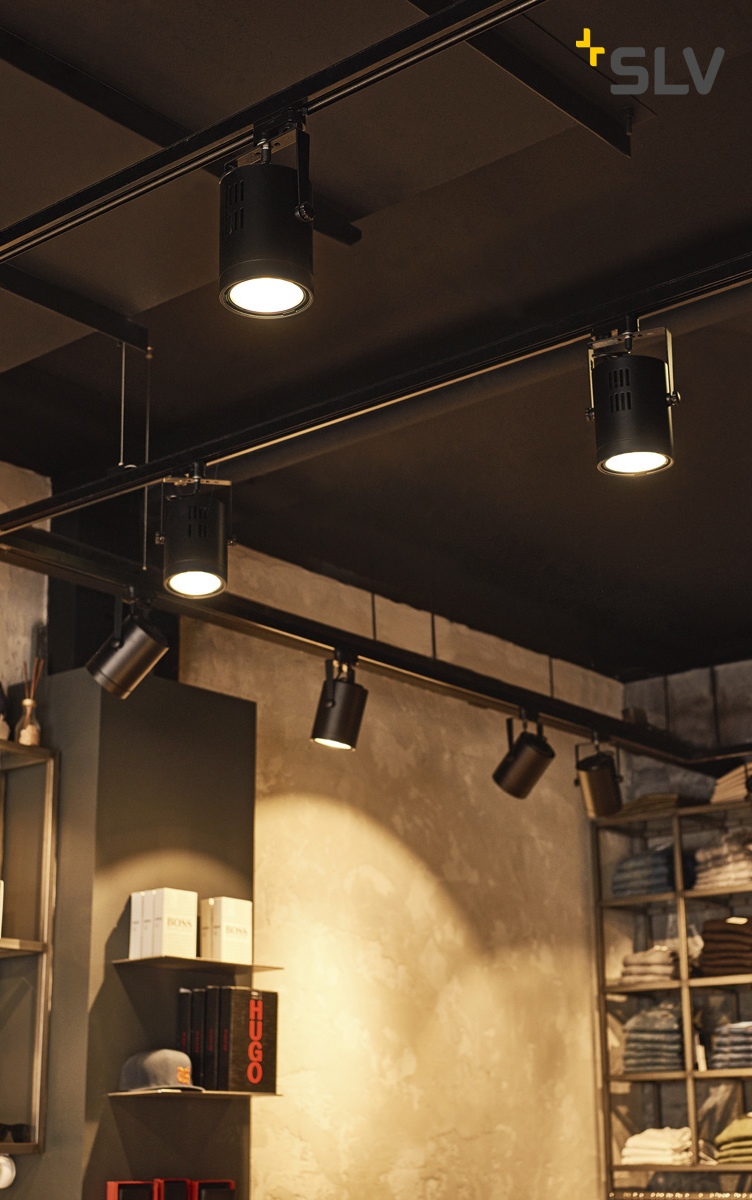

So funktioniert ein 1-Phasen Schienensystem

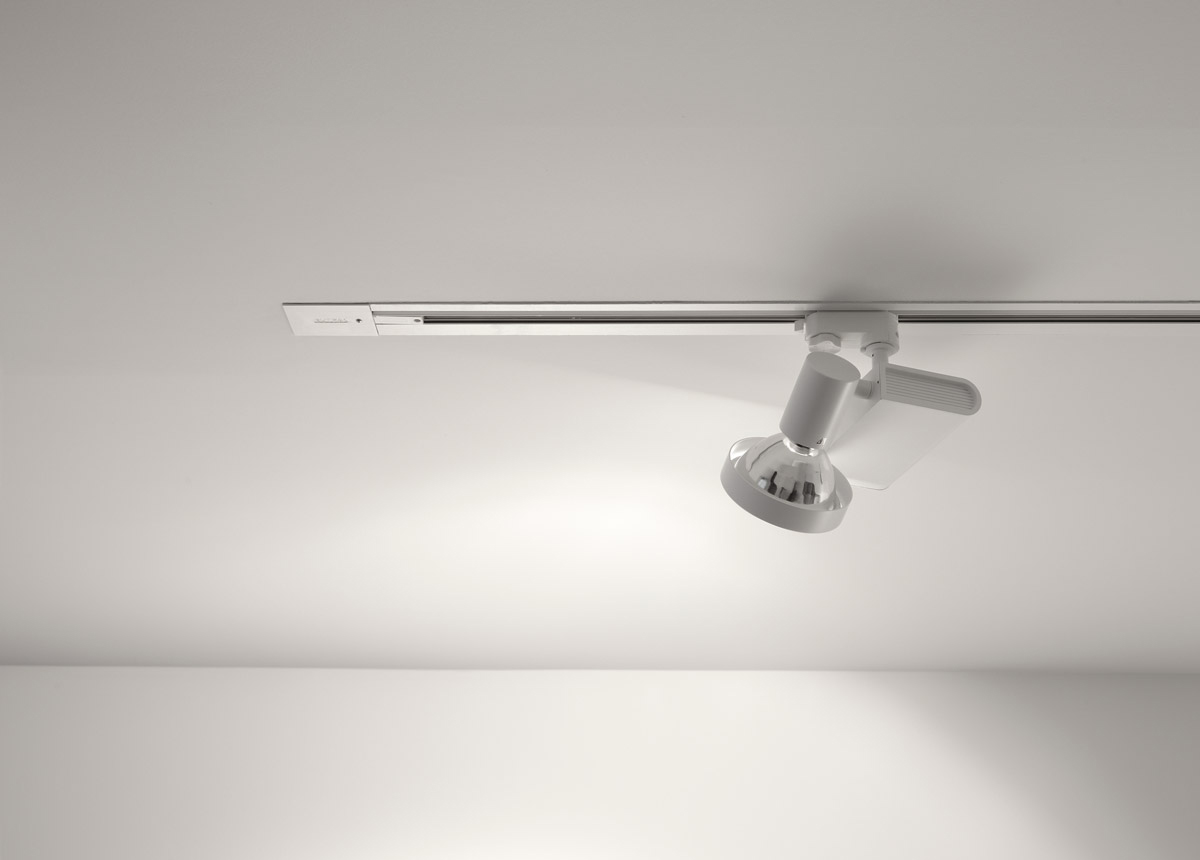

Stromschienen funktionieren nach einem einfachen Prinzip: Mehrere verschiedene Leuchten werden an einer Schiene befestigt, welche neben ihrer Funktion als Halterung gleichzeitig auch den Strom für die Leuchten führt.

Da die 1-Phasen-Hochvoltschienen direkt an das 230V Stromnetz angeschlossen werden, kannst Du u. a. mehrere Leuchten an der Schiene montieren, ohne zusätzliche Trafos, Treiber o. Ä. zu benötigen. Diese Flexibilität ermöglicht eine Beleuchtung genau nach Deinen Wünschen und Bedürfnissen.

Mit Phase beschreibt man in der Elektrotechnik den Aussenleiter, der Energie überträgt. Bei einem 1-Phasen Schienensystem gibt es somit nur einen Aussenleiter. Die 1-Phasen-Stromschiene wird über einen einzigen Lichtschalter bedient. Die vorgebohrten Schienen werden einfach an Decke oder Wand montiert und können bei Bedarf mit einer haushaltsüblichen Säge auf das gewünschte Maß gekürzt werden. Stromschienen mit 1 Phase sind deshalb auch die am einfachsten zu montierenden Systeme. Die Planung eines 1-Phasen Schienensystem gelingt im Handumdrehen.

In unserem Lichtmagazin findest du weitere Tipps und Erklärungen zur Funktion eines Licht-Schienensystems.

Planungshilfe 1-Phasen Stromschiene
Überlegungen vor der Planung
  • 1. Form bzw. Verlegeprinzip festlegen - abhängig vom jeweiligen Raum
  • 2. Stromeinspeisung - am Anfang, Ende oder in der Mitte? Je nach Position des Kabelauslasses an der Decke
  • 3. Passende Farbe der Stromschienen bzw. Strahler, Spots oder Pendelleuchten wählen
  • 4. Anzahl und Form der Spots festlegen - je nach Einsatzbereich brauchst Du unterschiedlich viele Leuchten
Planung der Lichtgestaltung

Planung 1-Phasen Hochvolt Stromschienensystem

Der große Vorteil der 1 Phasen Stromschienen ist, dass die Spots, Strahler oder Leuchten genau da angeordnet werden können, wo sie auch gebraucht werden. Sie können gedreht werden um somit auch bestimmte Bereiche optimal auszuleuchten. Das Schienensystem hat eine schaltbare Phase, dass bedeutet, Du kannst alle Lampen die am Schienensystem installiert sind entweder ein- oder ausschalten. Voneinander getrennte, schaltbare Stromkreise sind nicht möglich.

Welche Form soll das 1-Phasen Schienensystem haben?

Verlegeprinzip festlegen

Da die 1-Phasen-Stromschienen in unterschiedlichen Formen angebracht werden können, – beispielsweise in H-Form, Z-Form, L-Form, … - sollte zunächst der Raum vermessen werden, um die Anzahl der dafür erforderlichen Schienen zu errechnen. Die Stromschienen sind in den Längen 1m, 2m und 3m erhältlich und können problemlos gekürzt werden.

Mögliche Anordnungen

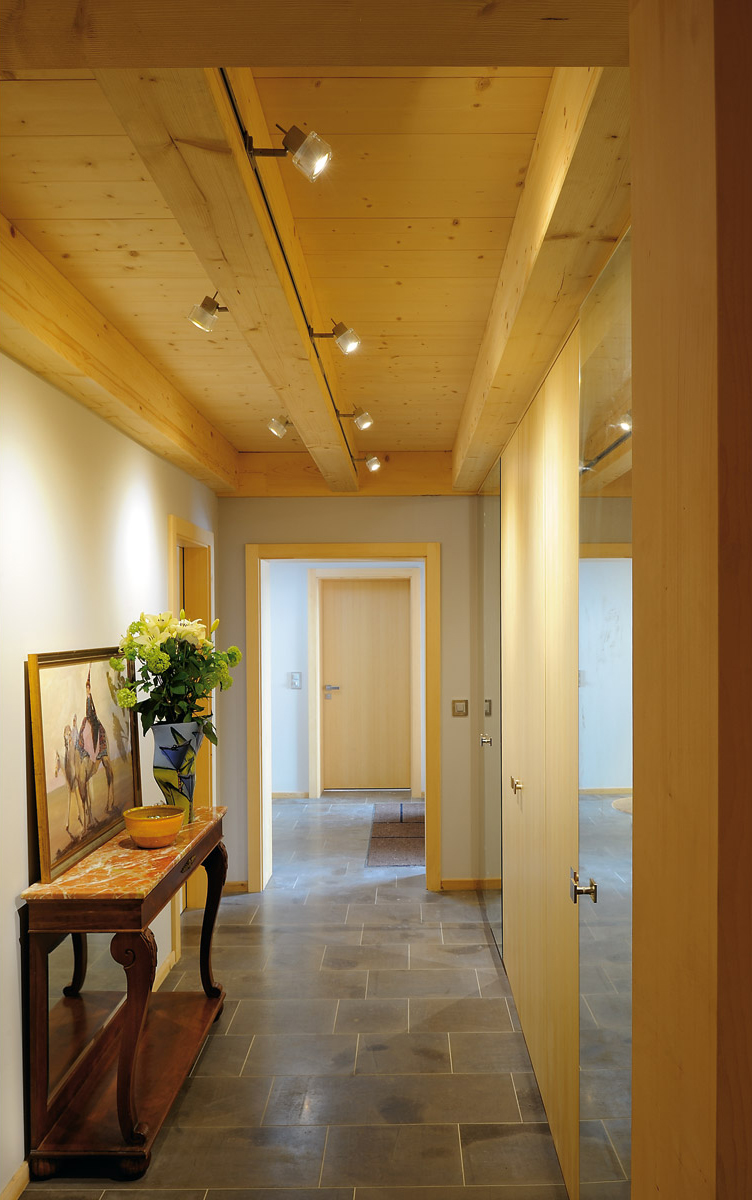

  • Linear: Besonders einfach in der Planung und Montage. Ideal für Flure, Gänge oder sonstige schmale Räume.
  • L-Form: Einfach in der Planung und Montage. Ideal für gewinkelte Räume.
  • U-Form: Einfach in der Planung und Montage. Ideal für große, rechteckige Räume, Konferenzräume oder Verkaufsräume mit Schaufensterbereich.
  • T-Form: Hohe Flexibilität bei der Platzierung der Leuchten. Ideal für Verkaufsräume, die zur Stirnseite ein leuchtendes Highlight benötigen.
  • X-Form: Maximale Flexibilität bei der Platzierung der Leuchten und sich ändernden Beleuchtungs-Anforderungen. Ideal für große Räume, bei denen das Licht auch die Ecken erreichen muss.
Planungshilfe 1-Phasen Schienensystem
1-Phasen Planungshilfe

In unserer Planungshilfe haben wir alle notwendigen Schritte zur Planung eines 1-Phasen Schienensystems für dich zusammengefasst.

Download Planungshilfe

Je nach Anordnung des Schienensystem muss man darauf achten, dass die Erde (Schutzleiter - rote Linie) auf der richtigen Seite der Komponenten geführt wird. Es gibt z.B. Einspeiser mit Erde links oder rechts bzw. Erde innen oder außen. Zur einfachen Planung haben wir die einzelnen Montageelemente in Skizzenform zum Ausschneiden vorbereitet.

Die Erde (Schutzleiter) ist ein wichtiger Aspekt und hat Auswirkungen auf die spätere Auswahl des Verbinders. Je nach dem, wo die Erdung beim gewählten Einspeiser positioniert ist, müssen die weiteren Bestandteile des Schienensystems so darauf abgestimmt sein, dass die Erdung nicht unterbrochen wird. Zum besseren Verständnis kannst du dir unsere unsere Planungsbeispiele anschauen.

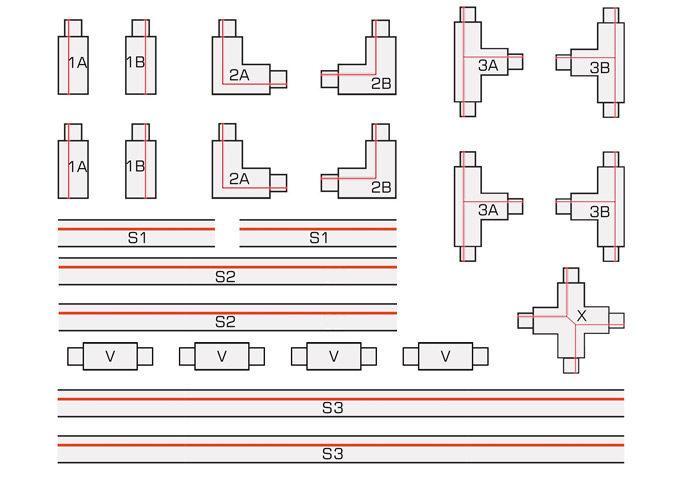

Element Artikelbezeichnung
1A Einspeiser, Erde links
1B Einspeiser, Erde rechts
2A Eckverbinder, Erde aussen
2B Eckverbinder, Erde innen
3A T-Verbinder, Erde links
3B T-Verbinder, Erde rechts

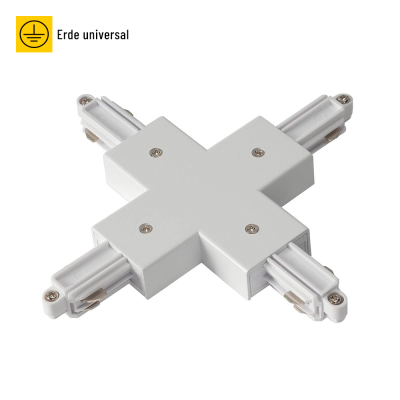

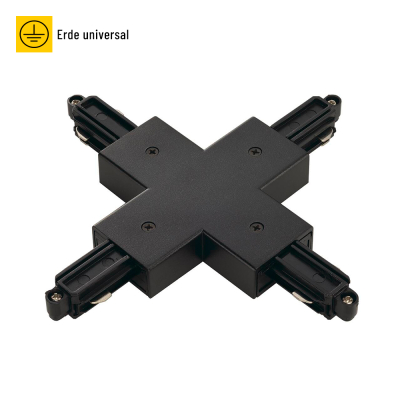

X X-Verbinder
S1 Stromschiene 1m
S2 Stromschiene 2m
S3 Stromschiene 3m
V Starrer Linienverbinder elektrisch um 2 Stromschienen miteinander zu verbinden

Planung mit unserem Schienensystem Konfigurator

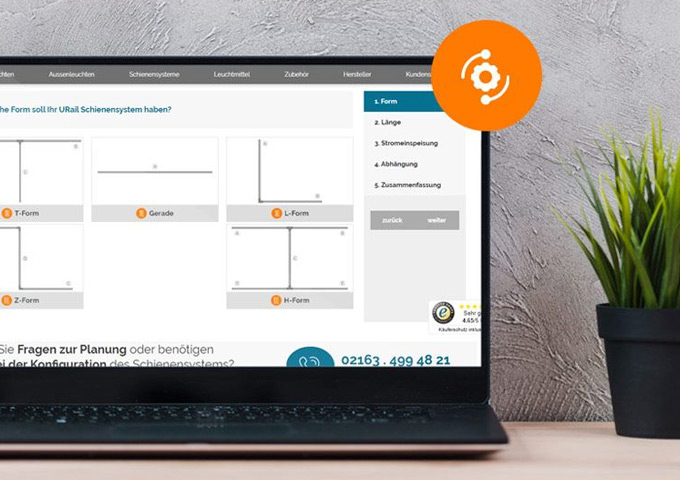

Mit unserem SLV 1-Phasen Schienensystem Konfigurator unterstützen wir Dich bei der Zusammenstellung der passenden Produkte für Dein Schienensystem. Du wählst lediglich die gewünschte Form aus, trägst deine Raummaße ein, gewünschte Farbe wählen und bestimmst zum Abschluss noch die Art der Stromeinspeisung. Unser SLV Schienensystem Konfigurator ist deine online Einkaufshilfe für Stromschienen.

Der Stromschienen-Konfigurator bietet dir die einfache Möglichkeit, Dein Produkt online zu zusammenzustellen und direkt in den Warenkorb zu legen. Dabei nimmt das Online-Tool dir die Arbeit ab und führt Dich Schritt für Schritt durch die benötigten Komponenten.

1-Phasen Schienensystem Konfigurator
Stromschienen Konfigurator

Unsere SLV Stromschienen Konfigurationshilfe führt dich Schritt für Schritt durch den Auswahlprozess.

jetzt Stromschienen konfigurieren

Wie und wo wird der Strom in das Schienensystem eingespeist?

Kein Trafo notwendig

Das 1-Phasen Hochvolt Schienensystem wird direkt an das 230V Stromnetz angeschlossen. Ein Trafo, Treiber oder ähnliches wird nicht benötigt. Alle Leuchtmittel, welche an der Stromschiene mit 1 Phase angeschlossen sind, werden über einen einzigen Stromkreis, der Spannung aufnimmt, gesteuert. Dadurch steuerst Du den ganzen Beleuchtungskomplex mit einem einzelnen Lichtschalter.

Einspeisemöglichkeit

Das Einspeisen des Stroms erfolgt je am Anfang und am Ende der Stromschienen. Die Verbinder mit Einspeisemöglichkeit sind in verschiedenen Ausführungen (L-Form, T-Form, usw.) erhältlich. Mit einem Längsverbinder mit Einspeisemöglichkeit kann der Strom auch von der Mitte (Mitteleinspeisung) eingespeist werden.

Du brauchst mindestens eine Stromeinspeisung, damit das Schienensystem mit Strom versorgt werden kann. Achte bei der Planung auf die Position des Schutzleiters (Erde innen, Erde außen), der durchgängig innerhalb des Systems verbunden sein muss.

Pendelleuchtenadapter

Du möchtest deine vorhandene Pendelleuchte an das System anschließen? Kein Problem. Mithilfe des Pendelleuchtenadapters kannst Du auch Fremdfabrikate in Form jeder gewünschten Hochvolt-Pendelleuchte in das Schienensystem integrieren.

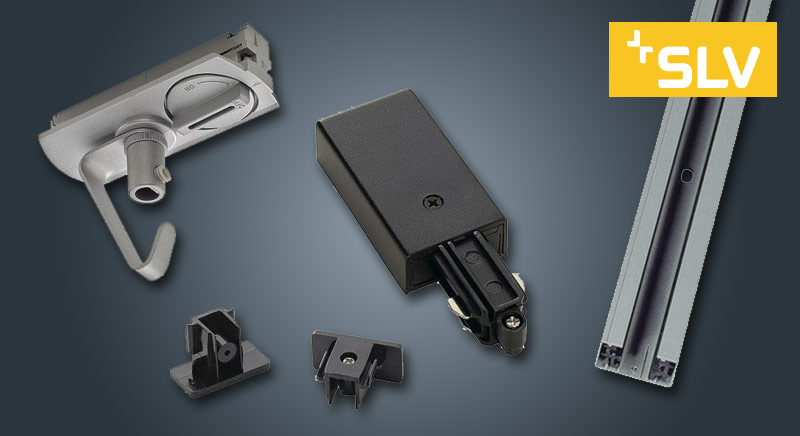

1-Phasen ⟶ Stromeinspeisung & Verbinder

Mehr 1Phasen Zubehör entdecken ⟶

1-Phasen ⟶ Pendelleuchtenadapter

UVP -100%
SLV 143120
Artikel nicht verfügbar
Zur Zeit nicht lieferbar
UVP -36%
SLV 143124
11,45 €
UVP 17,85 €
Sofort lieferbar
UVP -36%
SLV 143121
11,45 €
UVP 17,85 €
Sofort lieferbar
UVP -36%
SLV 143170
11,45 €
UVP 17,85 €
Sofort lieferbar
UVP -36%
SLV 143171
11,45 €
UVP 17,85 €
Sofort lieferbar
Schienensystem Pendelleuchten entdecken ⟶
Bitte stets beachten:

Grundsätzlich solltest Du für die Montage eines Lichtschienensystems wie bei jeder anderen Elektroinstallation ausgebildetes Fachpersonal (Elektrofachkraft) hinzuziehen. So einfach die Montage durch pfiffige Lösungen auch scheint, bei elektrischen Anlagen müssen Richtlinien, Normen und Gesetzte beachtet werden, um deine Sicherheit beim Betrieb der Beleuchtung zu gewähren.

Welche und wie viele Strahler benötige ich für mein System?

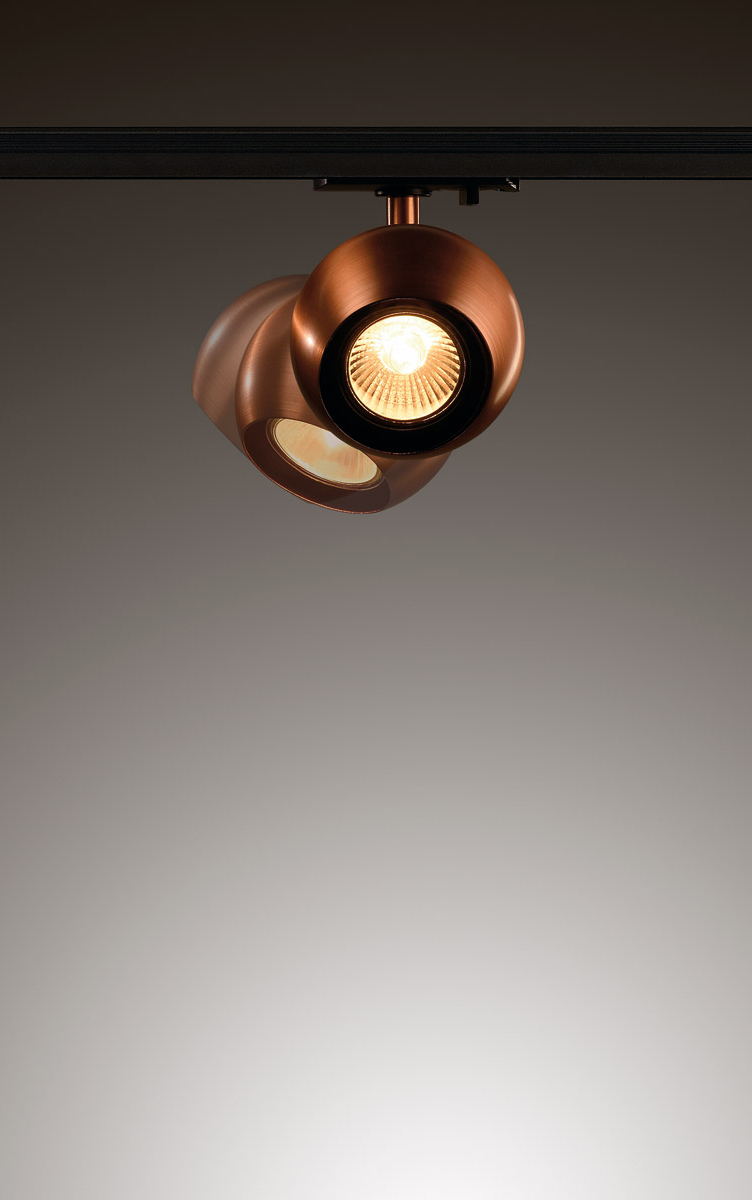

Abstrahlwinkel der Leuchten beachten

Dann geht es an die Auswahl der Leuchtmittel in Form von Spots, Strahlern oder Pendelleuchten. Achte dabei auf den Abstrahlwinkel der Leuchten: Je nach Einsatzbereich sind verschiedene Abstrahlwinkel erforderlich.

Eine genaue Angabe, wie viele Spots du für deine Lichtinstallation benötigst, können wir dir nicht sagen. Der Vorteil beim 1-Phasen Schienensystem von SLV ist die Flexibilität. Du kannst jederzeit Strahler oder Leuchten hinzufügen oder entfernen. Dafür benötigst du grundsätzlich auch keine Fachkraft (Elektriker). Fange einfach mit einer geringen Anzahl an Leuchten an und wenn dir die Ausleuchtung nicht reicht, kannst Du jederzeit dein System um weitere 1-Phasen Leuchten & Strahler ergänzen.

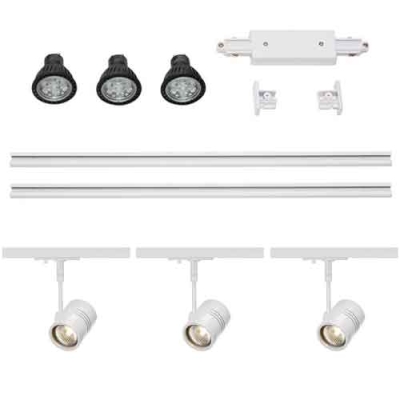

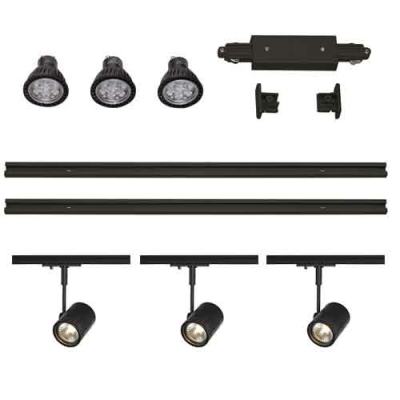

SLV 1-Phasen ⟶ Schienensystem Komplettsets

UVP -36% +10% Extra-Rabatt
SLV 143191
151,85 €
UVP 236,81 €
Sofort lieferbar
UVP -36% +10% Extra-Rabatt
SLV 143190
151,85 €
UVP 236,81 €
Sofort lieferbar
UVP -36% +10% Extra-Rabatt
SLV 1007673
194,59 €
UVP 303,45 €
Sofort lieferbar
UVP -36% +10% Extra-Rabatt
SLV 1007674
194,59 €
UVP 303,45 €
Sofort lieferbar
Mehr Komplettsets entdecken ⟶
Konfigurationsbeispiele

Planungsbeispiele 1-Phasen Stromschienensystem

Die Planungsbeispiele sind aus Sicht des Planers von oben gesehen. Plane dein Schienensystem immer mit der Draufsicht. Die orange Linie stellt den Schutzleiter dar, welcher stets auf der selben Seite sein muss. Weitere nützliche Hinweise und Zusatzinfos findest Du auf der entsprechenden Produktseite.

1-Phasen Planungsbeispiel Planungshilfe

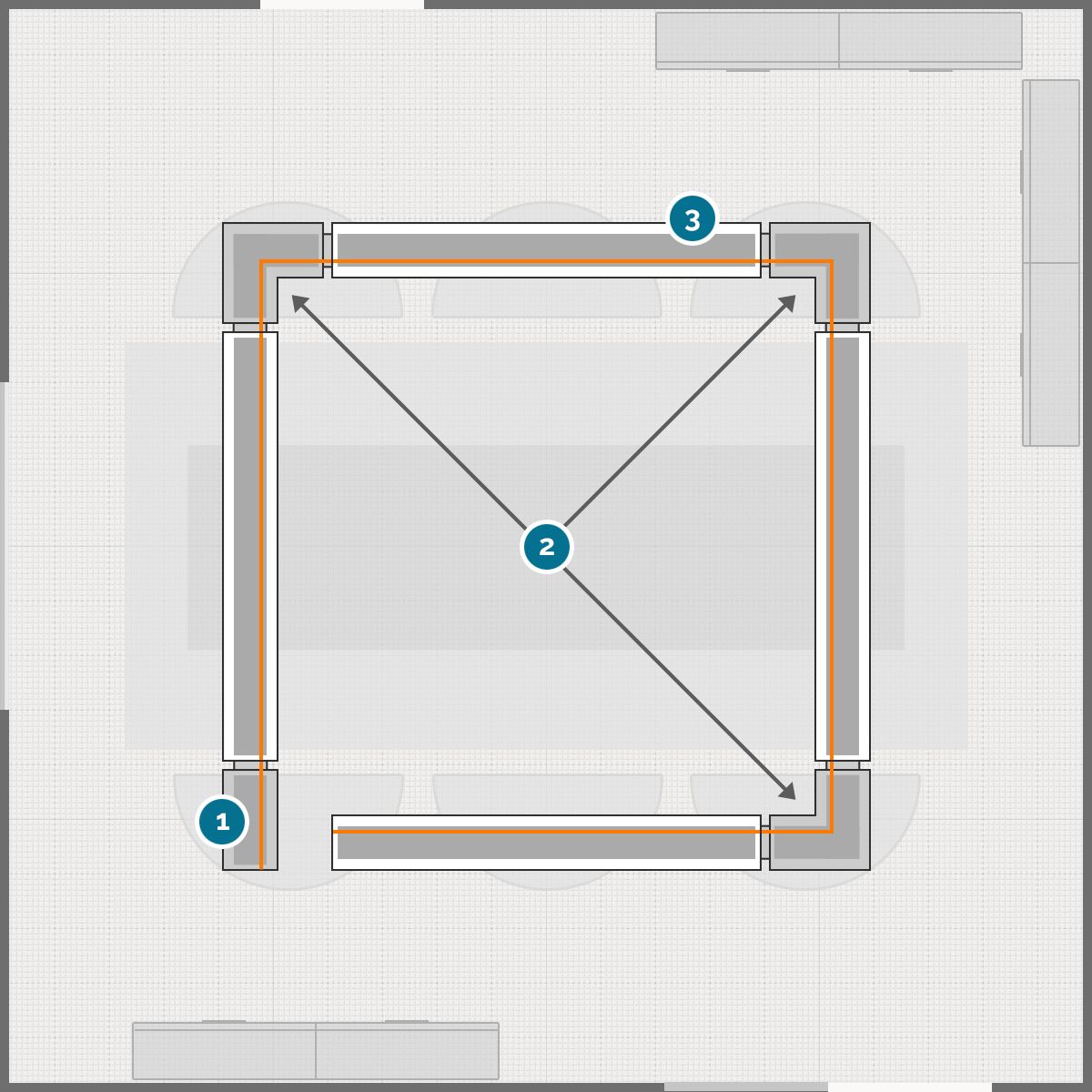

1. Planungsbeispiel Lichtinstallation mit Stromeinspeisung am Anfang

Hier zeigen wir dir ein einfaches Planungsbeispiel mit einem Einspeiser und Eckverbinder z.B. über einem großen Esstisch im Wohnzimmer.

Planungsbeispiel vergrößern
1Stromeinspeisung

Mit dem Einspeiser, in diesem Fall am Anfang der Schiene, wird das System an den vorhandenen 230V Deckenaschluss angeschlossen. Gleichzeitig dient der Einspeiser auch als Verbindungsstück zur Stromschiene.

2Eckverbinder

Mittels Eckverbinder (Erdschutzleiter innen) wird der Verlauf des Systems in die gewünschte Richtung gelenkt. Sobald ein Eckverbinder zum Einsatz kommt, musst Du bei der Planung stets die Position des Schutzleiters beachten und entsprechend einen Eckverbinder "innen" oder "außen" verwenden.

3Stromschiene

Die Stromschiene ist die Basis deines Schienensystems. An ihr werden alle Einzelkomponenten angeschlossen. Dank vorgegebener Bohrlöcher gestaltet sich die Anbringung leicht und schnell. Bei der Montage der Stromschiene ist darauf zu achten, dass der Schutzleiter entsprechend deiner Konfiguration innen oder außen liegt.

1-Phasen Planungsbeispiel Planungshilfe

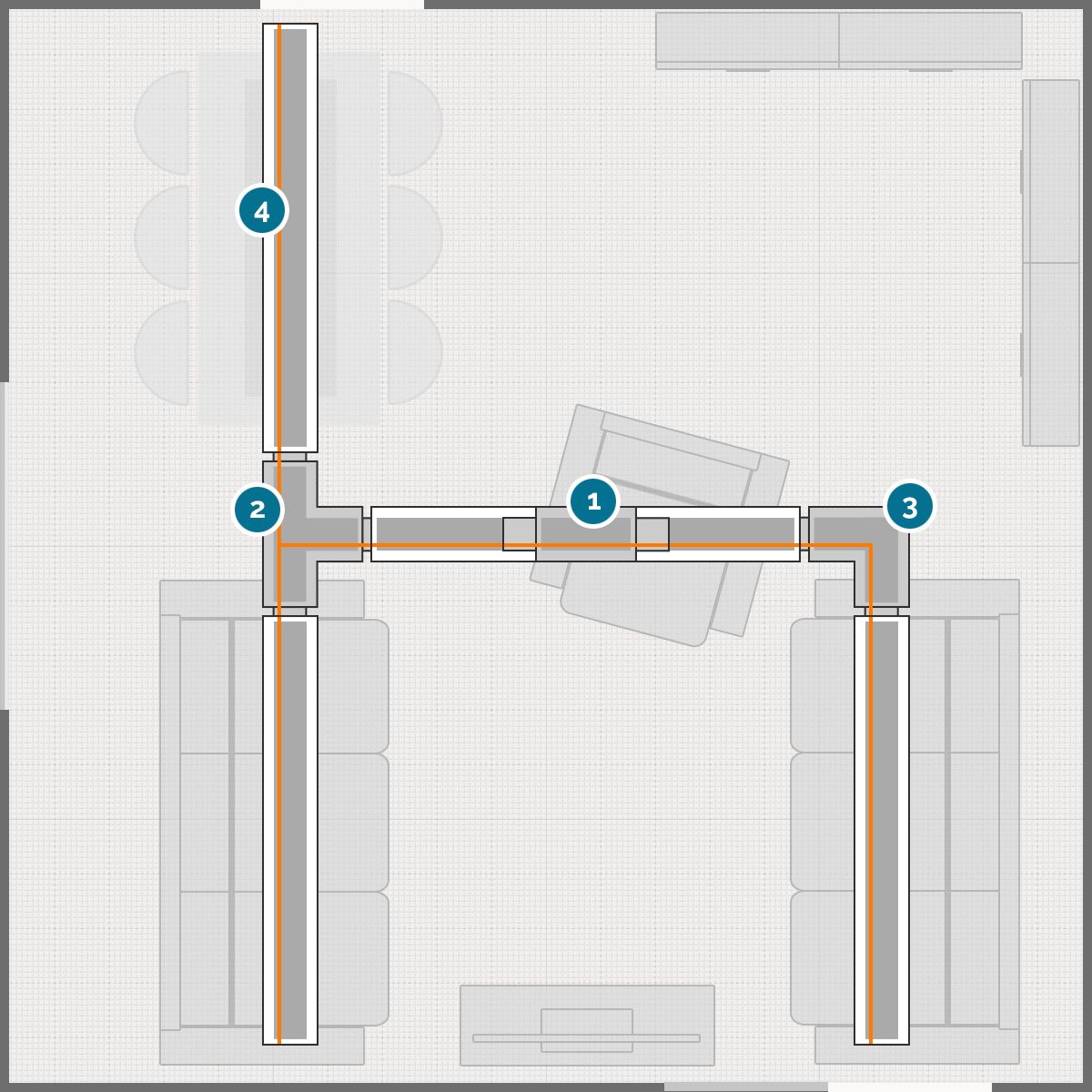

2. Planungsbeispiel Lichtinstallation mit einer Mitteleinspeisung

Hier zeigen wir dir ein einfaches Planungsbeispiel mit einer Mitteleinspeisung (1) zwischen zwei Schienen und einem T-Verbinder (2) der das System in den Wohnbereich erweitert.

Planungsbeispiel vergrößern
1Stromeinspeisung

Mit dem Einspeiser (Längsverbinder), in diesem Fall zwischen zwei Schienen, wird das System an den vorhandenen 230V Deckenaschluss angeschlossen. Gleichzeitig dient der Einspeiser auch als Verbindungsstück zwischen der Stromschiene.

2T-Verbinder

Mit dem T-Verbinder (Erdschutzleiter rechts) wird das Systems in die gewünschte Richtung erweitert. Sobald ein T-Verbinder zum Einsatz kommt, musst Du bei der Planung stets die Position des Schutzleiters beachten und entsprechend einen T-Verbinder mit Erde "links" oder "rechts" verwenden

3Eckverbinder

Mittels Eckverbinder (Erdschutzleiter innen) wird der Verlauf des Systems in die gewünschte Richtung gelenkt. Sobald ein Eckverbinder zum Einsatz kommt, musst Du bei der Planung stets die Position des Schutzleiters beachten und entsprechend einen Eckverbinder "innen" oder "außen" verwenden.

4Stromschiene

Die Stromschiene ist die Basis deines Schienensystems. An ihr werden alle Einzelkomponenten angeschlossen. Dank vorgegebener Bohrlöcher gestaltet sich die Anbringung leicht und schnell. Bei der Montage der Stromschiene ist darauf zu achten, dass der Schutzleiter entsprechend deiner Konfiguration innen oder außen liegt.

1-Phasen Planungsbeispiel Planungshilfe

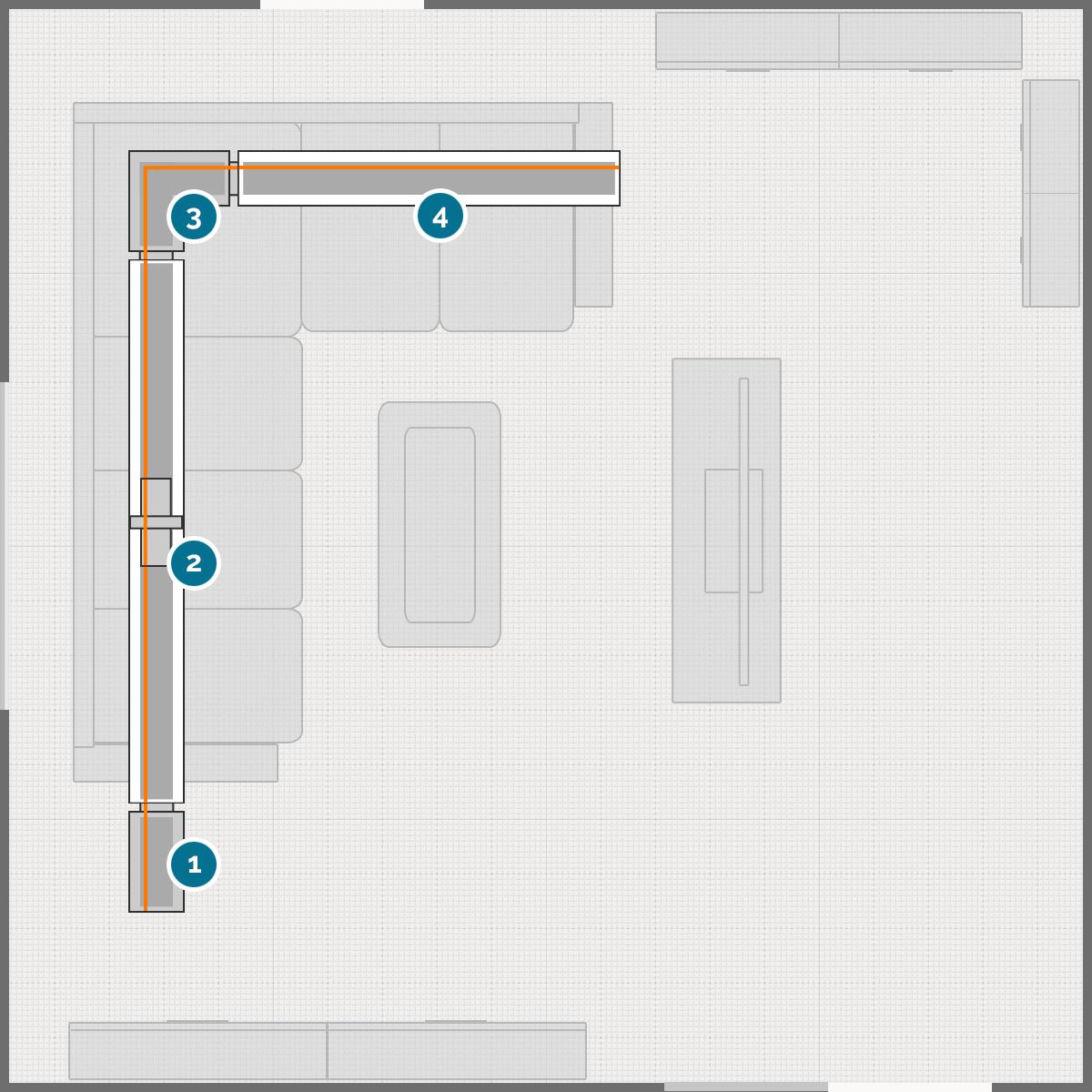

3. Planungsbeispiel Lichtinstallation in L-Form mit Einspeisung am Anfang

Hier zeigen wir dir ein einfaches Planungsbeispiel einer L-Form z.B. im Wohnbereich mit Eckcouch. Mit der Stromeinspeisung (1) am Anfang des Systems und einem Eckverbinder (3). Mittels Längsverbinder (2) verbinden wir zwei Stromschienen miteinander.

Planungsbeispiel vergrößern
1Stromeinspeisung

Mit dem Einspeiser (Erde links), in diesem Fall am Anfang der Schiene, wird das System an den vorhandenen 230V Deckenaschluss angeschlossen. Gleichzeitig dient der Einspeiser auch als Verbindungsstück zur Stromschiene.

2Längsverbinder

Mit dem starren Längsverbinder (Erde universal) werden 2 Stromschienen miteinander verbunden. In diesem Fall kommt ein Längsverbinder ohne Einspeisemöglich zum Einsatz, da in unserem Beispiel der Strom bereits am Anfang eingespeist wird.

3Eckverbinder

Mittels Eckverbinder (Erde außen) wird der Verlauf des Systems in die gewünschte Richtung gelenkt. Sobald ein Eckverbinder zum Einsatz kommt, musst Du bei der Planung stets die Position des Schutzleiters beachten und entsprechend einen Eckverbinder "innen" oder "außen" verwenden.

4Stromschiene

Die Stromschiene ist die Basis deines Schienensystems. An ihr werden alle Einzelkomponenten angeschlossen. Dank vorgegebener Bohrlöcher gestaltet sich die Anbringung leicht und schnell. Bei der Montage der Stromschiene ist darauf zu achten, dass der Schutzleiter entsprechend deiner Konfiguration innen oder außen liegt.

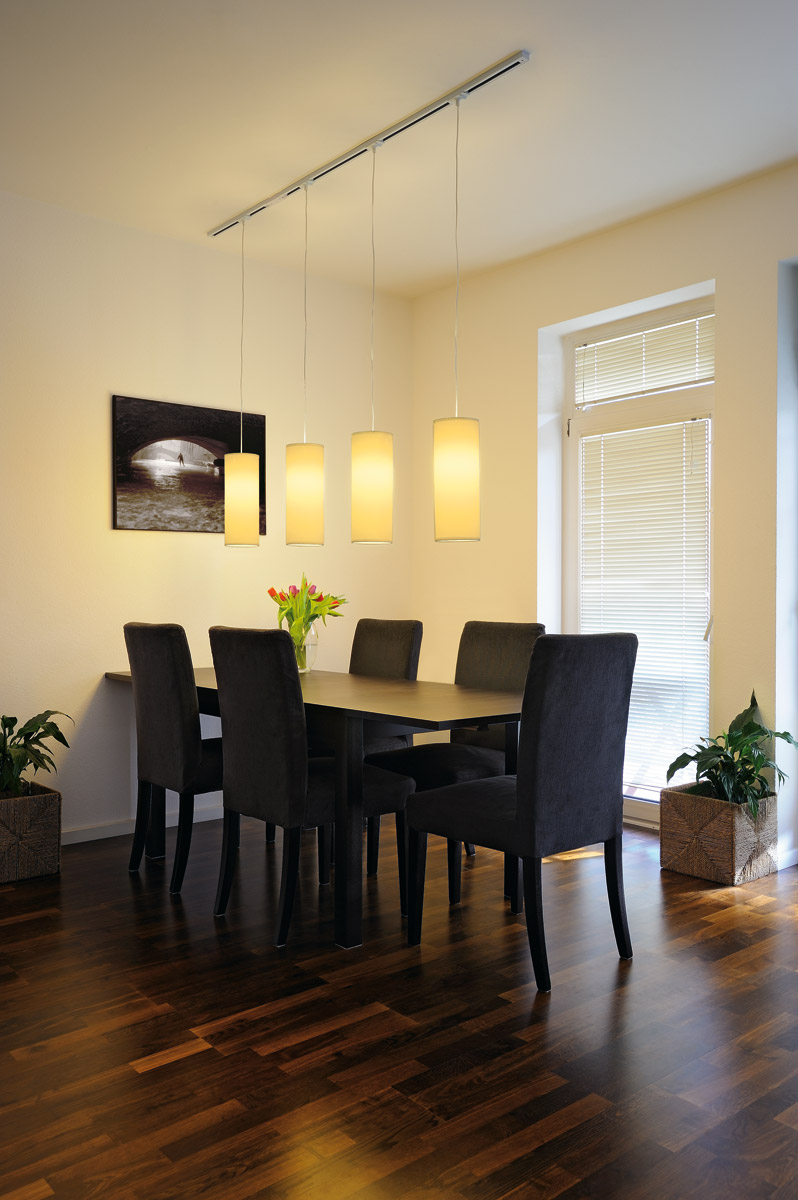

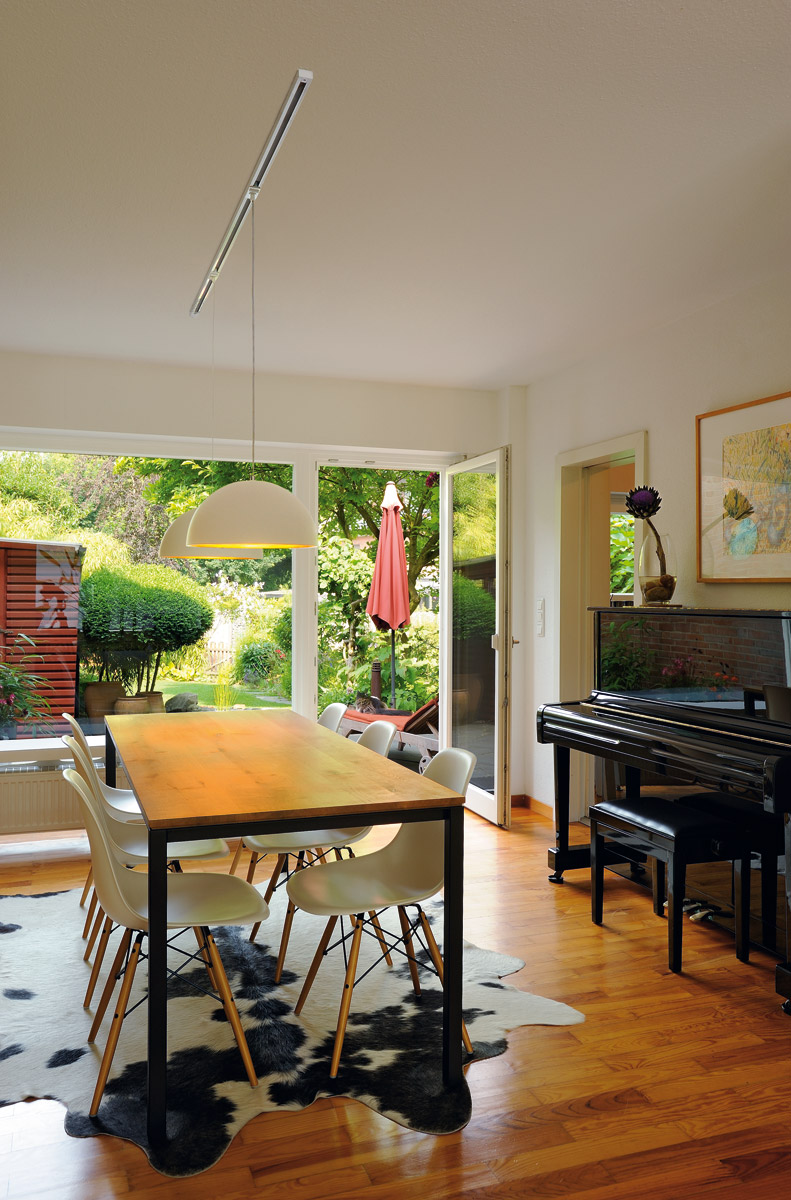

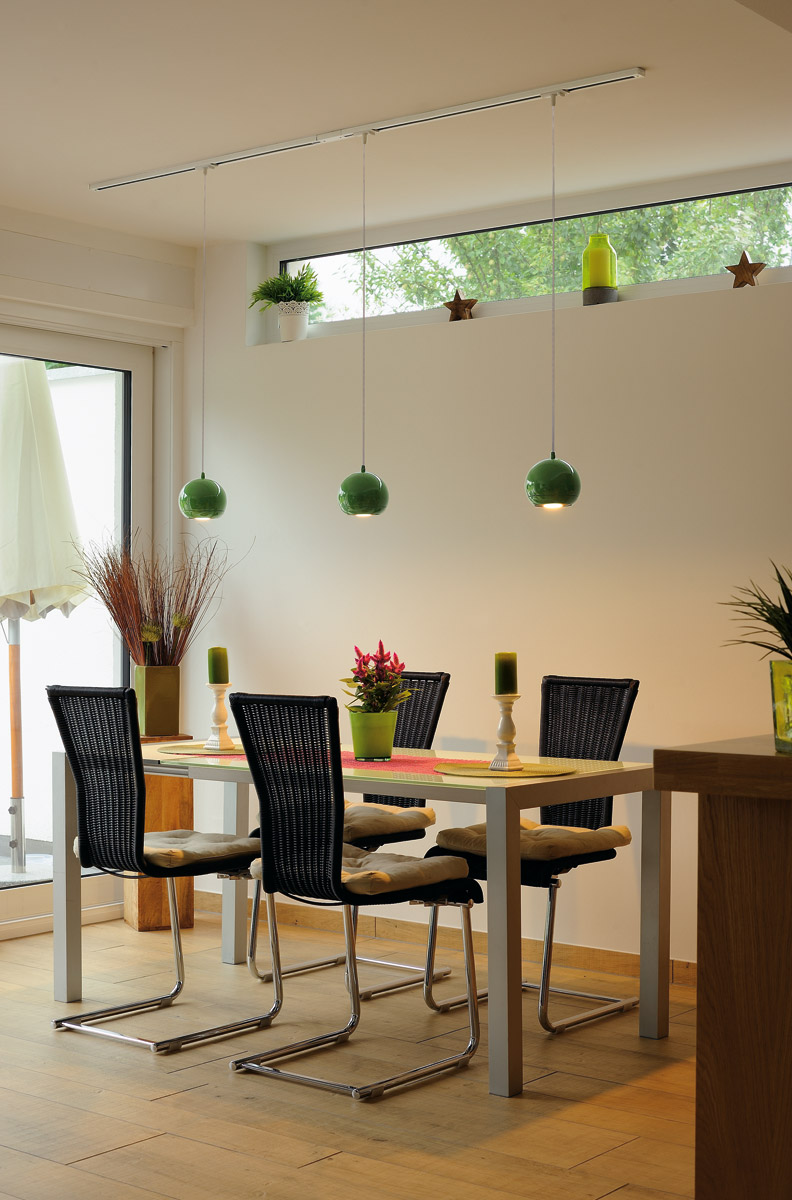

Beispiele und Impressionen 1-Phasen Schienensystem

Die 1-Phasen-Schienensysteme von SLV verfügen über eine hervorragende Qualität. Die Stromschienen und das Montagezubehör sind in mehreren Farben erhältlich und die große Auswahl an Spots, Strahlern und Pendelleuchten bietet eine hohe Flexibilität und ermöglicht eine Beleuchtung genau nach deinen Wünschen und Bedürfnissen.

Hast Du noch Fragen zur Planung oder benötigst Hilfe bei der Konfiguration deines Schienensystems?

Unser Schienensystem Experten-Team steht dir gerne zur Verfügung. Nutze unseren kostenlosen Service und wende dich gerne telefonisch oder per E-Mail an unseren Kundenservice oder nutze unser Kontaktformular.

02163 . 499 48 21

Montag - Freitag 10:00 - 13:00 Uhr
